ICS-17型電子皮帶秤的簡單介紹
時間：2021-Feb-Fri 點擊次數：1214
ICS-17型電子皮帶秤是國諾信科根據有一定傾斜角的輸送機以及稱重過程中需要監測生產等多種應用而設計研發的一款皮帶秤，一般用于主運輸皮帶上，安裝的輸送機傾角應該≤17°。廣泛適用于工業企業稱重過程控制，如監測生產量，控制產品的定量裝載和監測庫存量等場合。ICS-17型電子皮帶秤分為ICS-17A型和ICS-17B型，ICS-17A型電子皮帶秤是一款四托輥、雙杠桿式電子皮帶秤，ICS-17B型為雙托輥、單杠桿式電子皮帶秤。

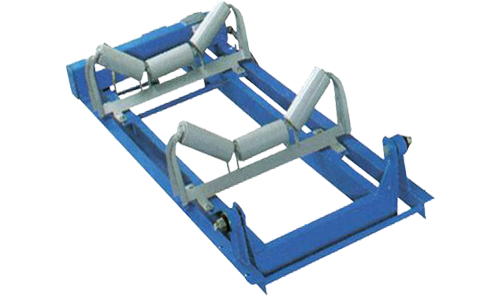

ICS-17A
ICS-17B
稱重橋架
ICS-17型稱重橋架在雙杠桿上裝有四組托輥，采用兩只拉式傳感器中間支承，外側支承采用無摩擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。
稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差。
結構特性
◆結構簡單，安裝簡捷方便，力傳遞環節少；
◆獨特的矩形杠桿，剛性好，無形變；
◆無磨擦橡膠耳軸支承，防腐蝕、防潮、抗振動；
◆抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；
◆17A型稱重區域廣，四組托輥使皮帶對稱重的影響最??；
◆17B型雙托輥，稱重區為17A的1/2較短，適用于給料距離較短的皮帶輸送機；
◆結構簡單，安裝簡捷方便，力傳遞環節少。
